Travi Unione Veloce

Il rinforzo dei solai con Travi Unione Veloce

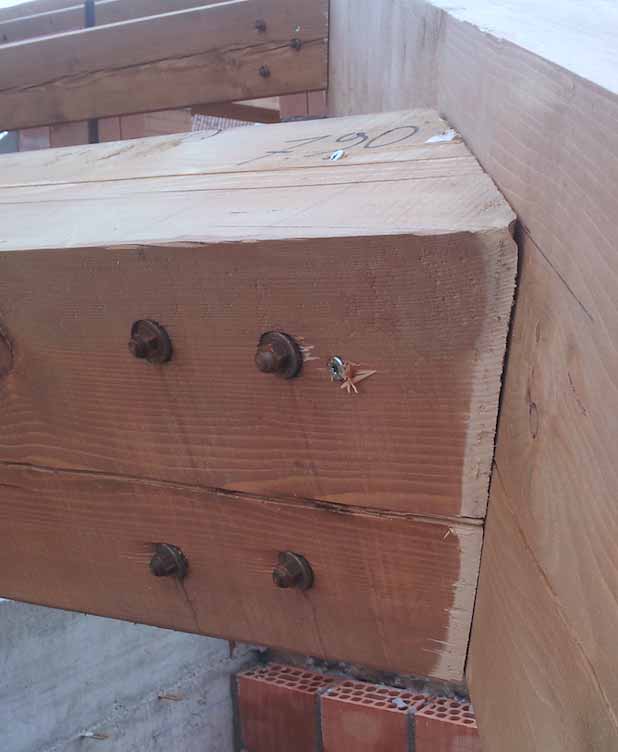

Nell’ambito delle connessioni a secco l’azienda AL-FER s.r.l. ha ricercato una soluzione pratica e veloce per il collegamento tra le travi di solai o coperture in legno. Attraverso l’applicazione orizzontale di Connettori Speciali è possibile creare giunti trave-trave senza sagomature nel legno ed evitando l’utilizzo di barre passanti o profili metallici. Grazie all’elevata resistenza a taglio unita alla precompressione che il connettore crea durante l’avvitamento il giunto risulta estremamente resistente e le travi solidali fra loro.
Questa tecnica è particolarmente utile laddove sia necessario eseguire unioni in cantiere con importanti fuori-squadra o in presenza di travi da sagomare con il caratteristico taglio a fetta di salame.

Vantaggi del connettore a secco Al-fer

Intervento a Secco senza Resine

Non sono necessarie piastre o collari metallici

Totale assenza di sostanze da smaltire in discariche speciali

Testa arrotondata di forma elegante

Incidenza dei costi altamente competitiva

Esecuzione affidabile a mano d'opera non specializzata

Intervento a Secco senza Resine

Non sono necessarie piastre o collari metallici

Totale assenza di sostanze da smaltire in discariche speciali

Testa arrotondata di forma elegante

Incidenza dei costi altamente competitiva

Esecuzione affidabile a mano d'opera non specializzata

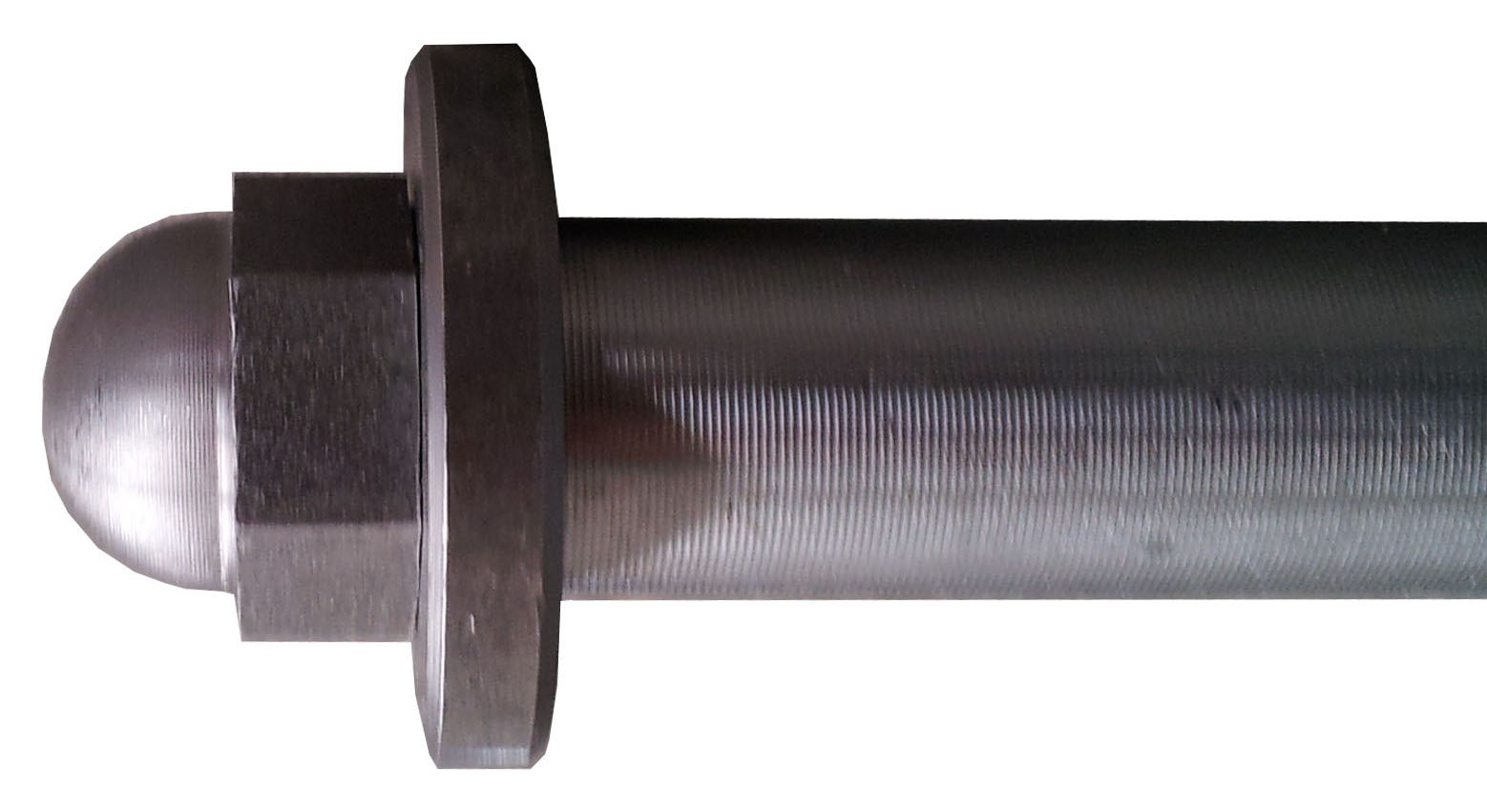

Il Connettore unione veloce si adatta ad ogni tipo di collegamento e la sua composizione geometrica è studiata a seconda delle specifiche esigenze.

La testa è sagomata in modo da consentirne l’avvitamento e una gradevole forma estetica. Grazie alla particolare piastra allargata si aumenta la precompressione del legno.

Il Perno tondo, di diametro Ø 16 mm, garantisce la tenuta a taglio nella trave secondaria. La parte filettata si aggancia alla trave principale e garantisce l’unione fra gli elementi.

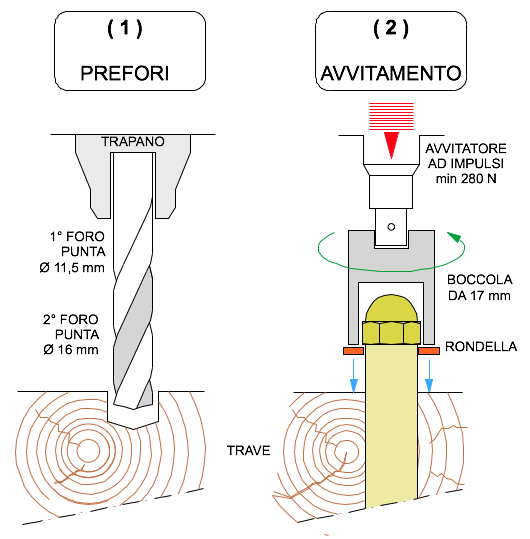

Posa in Opera

La posa in opera è semplice, non richiede una figura specializzata ed è composta da 3 fasi:

preforo con punta diametro 11,5 mm sino alla profondità massima;

si allarga il foro con punta diametro 16 mm sino ad una profondità che garantisce un margine rispetto all’inserimento della parte liscia del connettore;

fissaggio del connettore mediante avvitatore ad impulsi (min 280 Nm ) sino a completa penetrazione della rondella nel legno

Numeri di Connettori



Per il posizionamento dei connettori nei giunti trave-trave è bene attenersi alle disposizioni impartite dalla direzione lavori, la quale potrà impiegare le classiche formule per unioni bullonate (aggiungendo l’effetto rope) oppure richiedere assistenza tecnica.
